KENWOOD L-01T の修理 (その3)

やった！！！　直った！！

直った理由は不明（大爆笑）。　4011 を交換して以来、部品交換はしていないのだ。
やったのは、半田のやり直しだけ。

Cold Joint があった
熱衝撃で IC の動作が戻った

のどちらかしかない。　問題と思われた 4066 (IC14) と 4069 (IC12) 周辺の半田のやり直しをしたら直ったからだ。
IC 14 の 5 番ピンのステレオ時の電圧だって、指示通りの完璧な－5.3V。　元通りになっていたのだ。

（念願の L-01T のサウンド）
前回交換した電解コンデンサのエージングも終わっていないし、セパレーションの調整もやり直す必要があるので、まだ最終的なことは分らないが、

素晴らしい。ピアノの倍音がとてつもなくリアル。

なのだ。最初に聞えてきたのは、近所のコミュニティ FM でかかっていた、The Corrs の曲。
明らかに、Ratio でもない、PLL でもない音。

さて、後でメインのシステムに接続して試験、いや、試聴しよう。　うふふふふ（=病気）。

[2回]

KENWOOD L-01T の修理 (その2)

やっちまった－（笑）。

「これだ！」と思った 4011 を交換しても、何も変化なし・・・。
「4011 がドライブできていない」と思ったが、もしかして

ツェナーダイオードの故障
受け側の 4066 の故障

4066 はツェナーダイオード経由で繋がっているので、4066 の故障ではないような・・・。
いずれにせよ、ツェナーダイオード自体か－12V の値かどちらかだろう・・・。
電源オフ状態でツェナーダイオードの抵抗を双方向で測定したときは問題なかったが。

道のりは遠いのか？（笑）

[5回]

KENWOOD L-01T の修理

ステレオでは無音、モノラルでしか聴く事のできなかった、KENWOOD L-01T。

<当初の解析と対処>
単純に、Stereo/Monaural 切り替え SW の出力信号の故障と判断し、ドライブ用トランジスタの交換をしてみたが、全く変化なし。

<その後の症状>
サービスマニュアルに従って、できる範囲の調整を行ったが、

まず、そもそもステレオに分離できていない
このため、ステレオ側に切り替えてもミュートがかかってしまう
稀にステレオランプが点灯して音声が出力されることがある。　基板の振動でこの状態になることもある。

<今回の処置と結果>
KENWOOD の製品の電解コンデンサに故障が多いと聞いており、ここをなんとかしないと常に「モヤモヤ」なので「まずは電源部の電解コンを交換してから」。　電源基板の約 70% を超低 ESR 品に交換。

この結果、Stereo ランプが点灯し、音が出た！ でも、音が Monaural のままだ！（笑）
いやいや、これで一歩前進。

<その後の調査と推測>

VCO の調整用 VR でステレオランプの点灯が変化することから、パイロット信号に対する同期はできている。　よってLR 切り替え回路以降に問題がある。
L/R スイッチング (SCA Switching) 用 IC14 の切り替え信号の Left 側 Low Level 信号が、-5.3V ではなくほぼ 0V。　これでは切り替えが出来ていないはず。

この切り替え信号は、IC13 (4011) の NAND 出力を 6V の Zener Diode 経由で－12V にプルダウンしたものだが、この NAND 出力の Low 側が 5V 程度にしかならない。　同 IC 内の他ゲート出力は Low 時に 0V となるので、このゲートだけが故障していると思われる。

4011 は購入してあるので、暇ができたら交換してみよう。

[13回]

FM 用ヘンテナ（その2）

調整済み 1/2λ Hentenna。

（調整1）
幅→70cmに縮小。
ディップメータ（SAGANT DM-250）による測定で、78MHz 近辺に共振していることが判明。

（調整2）
ドライブエレメント位置の上下により、SWRアナライザ（クラニシBR-200）で観測しながらSWRとインピーダンスの調整。
Hentenna下部から 58cm のところでかなり良好な点を発見。

SWR（最小値）: 1.3@77.7MHz
Impedance: 82Ω@76.1MHz、13Ω@83.1MHz

SWRはかなり良好だが、Impedance が周波数の上昇と共にかなり降下するのは驚き。

（信号強度）
T-7、76.1MHz にて Folded Dipole 比で 1 セグメント上昇。

（今後の展開）
形が直方形なので、壁や軒下に設置が容易と思われる。
直径の太いアルミパイプを使用するか、Lアングルで強度を上げて設置する予定。
ただし、表皮効果がLアングルでどのように影響するのかは不明。

[1回]

FM 用ヘンテナ

ループ、双ループ、J-Pole と来たところで、やっとヘンテナ。

1/2λ ヘンテナ、1 λ ヘンテナとあるが、とりあえず 1/2λ ヘンテナ。

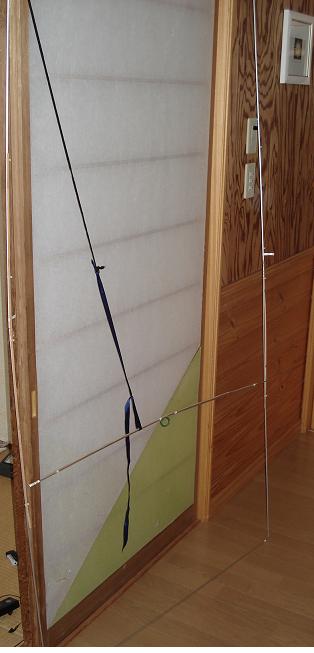

76MHz をセンターとして、1/2λ で 2m は長すぎるが、アルミパイプの長さが 1m なので、縦 2m とする。
幅は 1/6λ 、かつ 75Ω に合わせようとすると 67cm ぐらいだが、1m のプロトタイプとする（かなりいい加減）。

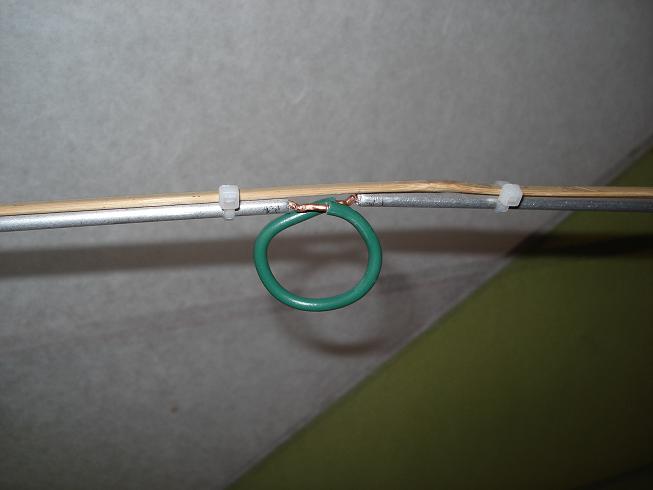

凧用に買っておいた竹籤？を使って支持用とした。まずは仮止めだらけだが、どのくらいなのかを試験。
