PLL 検波と Ratio 検波

これまでに 13 台も買ってしまったチューナー。

簡単に言うと、Ratio 検波の YAMAHA と、それ以外の会社の PLL 検波、とも言えるか。
パルスカウントは F-500 と L-01T を持っているが、 L-01T は修理待ちなので、傾向はまだつかめていない。

★所有機器

Ratio 検波	PLL 検波
YAMAHA T-1 T-4 T-7 T-9 TX-900	KENWOOD KT-5020 KT-V990 SONY ST-S333ESX ST-S333ESXⅡ

★傾向比較

	Ratio 検波	PLL 検波
S/N	無音時のノイズが目立ちやすい。信号強度が強ければ問題にならないが、信号が弱い場合がネック。	聴感上のS/Nが物凄く良い。　信号強度が弱くても十分なS/Nが得られる。
音場感	S/Nが PLL に比べて悪く感じるのと相反するのか、広がり感が良く出る。リバーブが良く聞こえる。悪く言うとウェット。	クールでドライな性質なため、音が点で聞こえ、広がり感は影を潜める。
音楽性	音場感が良いため、演奏者の意図がよくわかり、かつ聞き流しても疲れない。ギターアンプの「箱鳴り」の違いがわかる。	ハッとするくらいに楽器が見え、定位感が強いため、間近で聞いている感じ。暗闇に楽器が浮かんでいる感じがするため、オーディオ的には面白いが聴き疲れする恐れあり。

（結論）？
やはり、YAMAHA は楽器メーカであるという誇りからなのか、「スペック至上主義」ではなく、より音楽性を感じられる Ratio 方式を選んでいるように思う。
13台の中の最高を選ぼうと思っていたのだが、聞くときと聴くときの違いで分けなければいけないのだ、が結論。

すなわち、録音なら PLL、ギターフレーズや使用楽器・イフェクタのコピーなら Ratio 検波かな。

[1回]

KT-5020 のAuto-Blend 機能を OFF にする

Tuner Information Center で絶賛されている KENWOOD の KT-5020 ですが、中電界程度の局しかないこの辺では、KT-5020 の Auto-Blend 機能が勝手に働いてしまいます。
Stereo の表示をしているにもかかわらず Monaural となんら変わらないセパレーションと音の悪さに閉口していましたが、「この際、OFF にしてしまえ」ということで、回路図とにらめっこしてこの回路をカットしてみました。

何ということでしょう！（ビフォーアフター風）
無音時のS/Nが若干悪いほかは、どの局もきっちり分離します！
おまけに、中電界以上の局の音質も向上したように思います。

手順は以下です。

(1)R102の位置を確認します。

(2)R102 （Q18 の手前）の左側のリード部分をカットします。　終了です（簡単！）。

どこかにSWを設けて、状況により ON/OFF する方法もありますが、私はもう二度と ON にする気にはなれないので、このままとします。

さて、本当に Shootouts の上位にランクされる音なのかは・・・。

[5回]

YAMAHA T-7 のバランのバイパス

Tuner Information Center に載っている、バランをバイパスして信号ロスを減らすT-7の改造をやってみました。
ついでに、前オーナが途中で諦めていたPALコネクタからFコネクタへの変更も行いました。
手順は以下です。

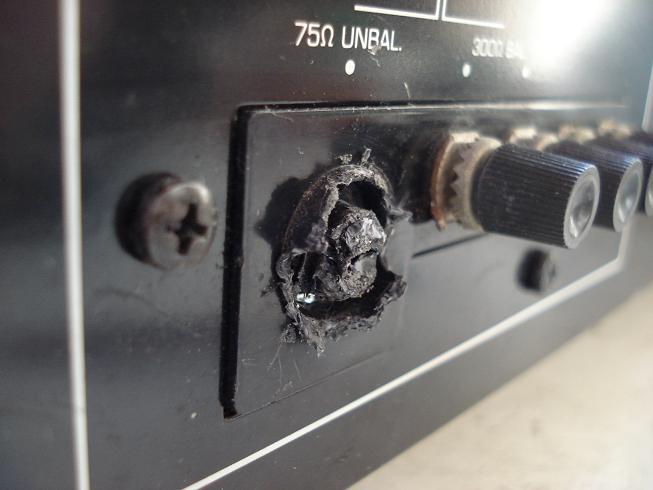

(0)前オーナが途中で諦めたPALコネクタの切削

(0-1)回路図上のイメージ
青の丸印の部分がバイパスするバランです。芯線を接続するのはANT1側です。

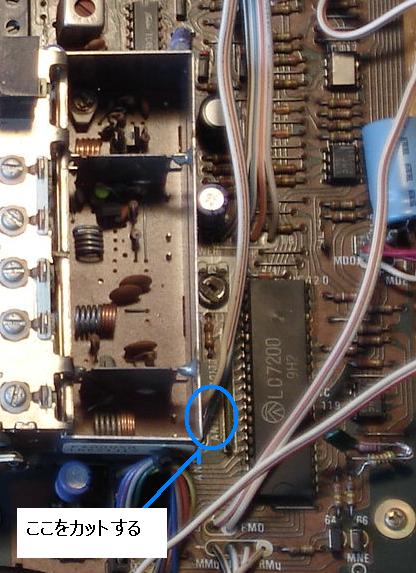

(1)300Ωのフィーダをフロントエンド側から外します。

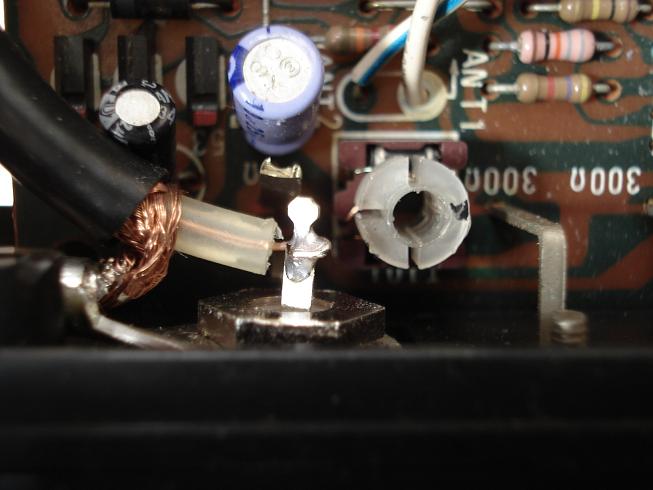

(2)コネクタ側に75Ωのフィーダを接続します。
ここではPALではなく、Fコネクタに変わっています。

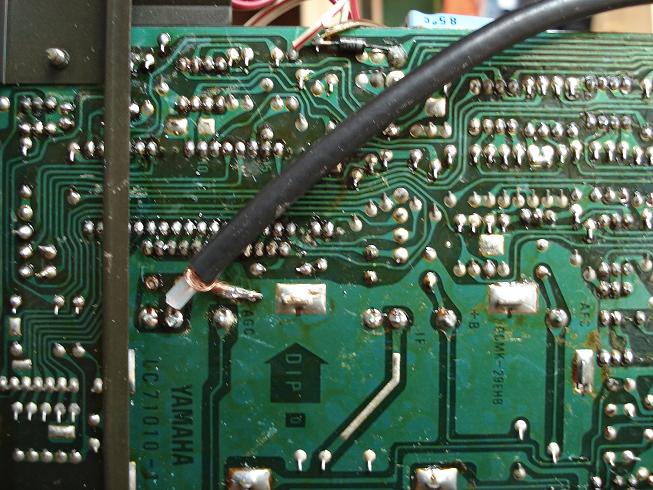

(3)75Ωのフィーダを基板下側に取り回して、(1)で外したフィーダの"ANT1"側に芯線、網線側を直近の
GNDに落とします。

以上で改造は終了です。
この改造をすると、信号強度が明らかに増します。
ただし、この改造により75Ωおよび300Ωのバラ線用の端子は使用できなくなりますので注意してください。
