YAMAHA T-7 のバランのバイパス

Tuner Information Center に載っている、バランをバイパスして信号ロスを減らすT-7の改造をやってみました。

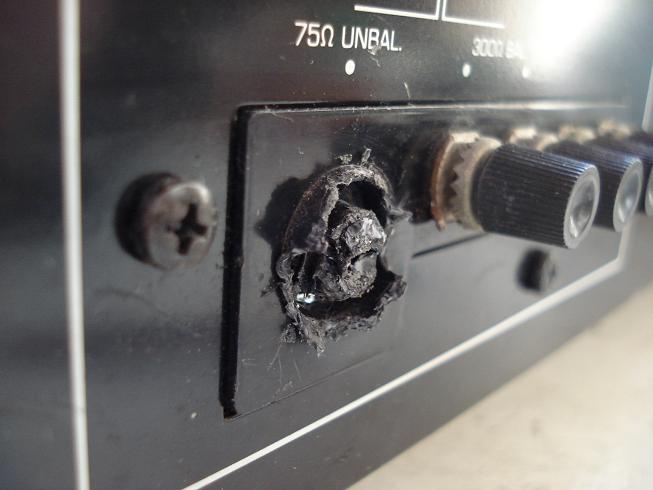

ついでに、前オーナが途中で諦めていたPALコネクタからFコネクタへの変更も行いました。

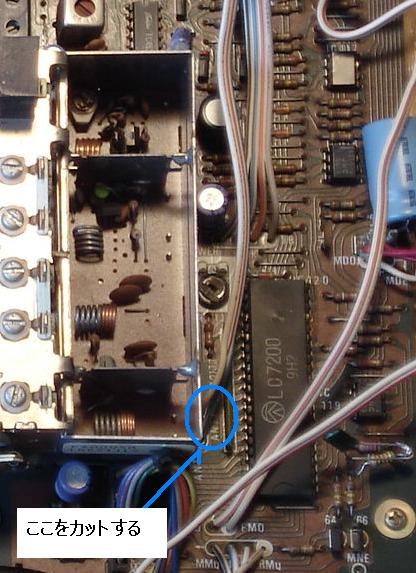

手順は以下です。

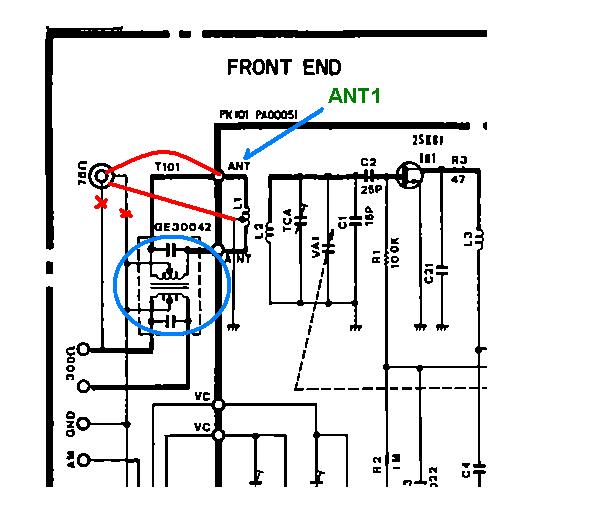

青の丸印の部分がバイパスするバランです。芯線を接続するのはANT1側です。

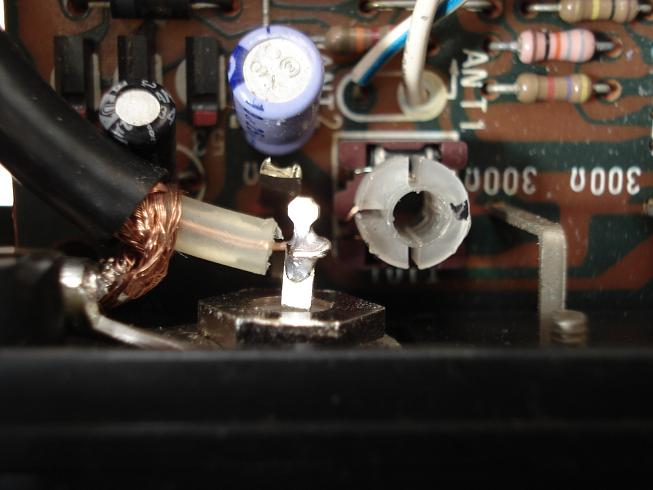

ここではPALではなく、Fコネクタに変わっています。

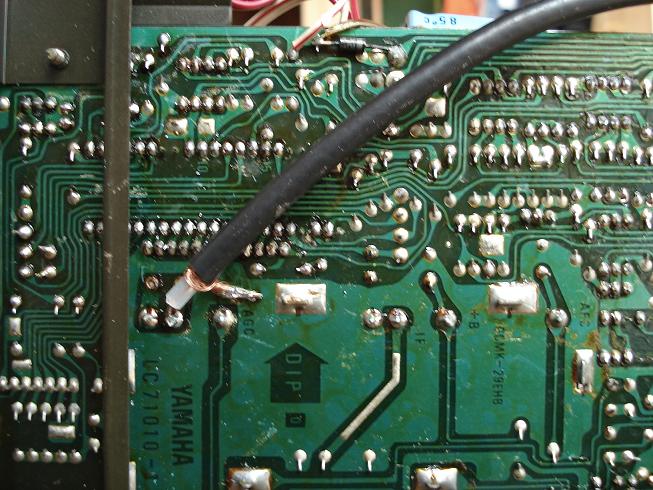

GNDに落とします。





以上で改造は終了です。
この改造をすると、信号強度が明らかに増します。
ただし、この改造により75Ωおよび300Ωのバラ線用の端子は使用できなくなりますので注意してください。

拍手[1回]

PR

COMMENT

Name
Title
Mail
URL
Color
Emoji Vodafone絵文字 i-mode絵文字 Ezweb絵文字
Comment
Pass   コメント編集用パスワード
 管理人のみ閲覧

無題

  • by BLUESS
  • URL
  • 2009/10/04(Sun)18:31
  • Edit
ポムロルさま

記事を興味深く拝見しました。
PAL→F への変更も行われているのですね。

こちらの写真を参考に私も試してみます。
ありがとうございます。

無題

  • by ポムロル
  • 2009/10/05(Mon)09:31
  • Edit
BLUESSさん

稚拙な写真と文章で申し訳ありません。
こうなると、T-9も同様な回路ではないのか、と興味が出てきます。
